| Z73H/F-16P刀閘閥的結構特點及工作原理 發布時間：16-06-27 |

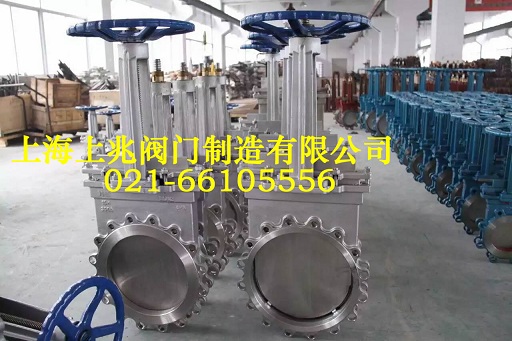

Z73H/F-16P刀閘閥的結構特點及工作原理 刀閘閥又稱刀型閘閥、刀門閘閥、漿液閥、泥漿閥，它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質，閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間，工作壓力低，不易堆積雜物，價格較低。上兆閥門刀閘閥適用于漿液、污水、粉塵等介質的管路上做截流使用。 Z73H/F-16P刀閘閥結構特點： 1. 提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。 2. 不銹鋼閘板可防止腐蝕引起的密封泄漏。 3. 整體的不銹鋼材質，可防止腐蝕破壞。 4. 短結構長度，可節省原料、安裝空間，也有效支持管道強度。 5. 科學上的密封填料函設計，使上密封安全有效，經久耐用。 6. 三角形的支架節省原材料，保證需要的力學性能。 7. 閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封。 8. 閥體加強筋設計提高閥體強度。 9. 不銹鋼閥桿經久耐用，雙頭螺紋使用啟閉更為迅速。
Z73H/F-16P刀閘閥工作原理 手動閥門用手轉動手輪，使閥桿上升、下降，從而帶動閘板上、下運動，開啟、關閉閥門。順時針方向旋轉，閘板下降，閥門關閉。逆時針方向旋轉，閘板上升，閥門開啟。 相關閘閥：閘閥 不銹鋼保溫閘閥 燃氣閘閥 鑄鋼法蘭閘閥 電動漿液閥 氣動漿液閥 鍛鋼法蘭閘閥 手動刀型閘閥 電動刀型閘閥 信號消防閘閥 平行式雙閘板閘閥 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
