Q947F/Q947Y 電動固定法蘭球閥

電動固定法蘭球閥
所屬系列:球閥系列
檢索關鍵字:電動固定法蘭球閥,Q947F電動球閥,防爆電動燃?xì)馇蜷y
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、Q947F電動固定法蘭球閥--產品概述:

Q947F電動固定法蘭球閥采用固定式球閥與高精度電動執行器組裝而成,?適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。Q947F電動固定法蘭球閥它與浮動球閥相比,工作時,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座不會承受過大的壓力,所以固定式球閥的 轉矩小、閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合,Q947F電動固定法蘭球閥主要在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;化工產品、醫藥和食品生產中;水電、火電和核電的電力生產系統中;城市和工業企業的給排水、供熱、和供氣系統中;農田的排灌系統中;治金生產系統中等得到廣泛應用。

二、Q947F電動固定法蘭球閥--產品特點:

1、Q947F電動固定法蘭球閥采用固定球設計,相對運動部位均采用磨擦系數極小自潤滑材料,因而操作扭矩小,此外密封潤滑脂的長期密封,使得操作更加靈活。
2、電動固定法蘭球閥采用高平臺結構,ISO5211連接標準,能使安裝電/氣動執行器更為專業化。
3、電動固定法蘭球閥采用全通徑設計,流通阻力小。
4、金屬硬密封氣動固定式球閥采用雙向金屬可動密封結構,具有自動補償及自潔功能,密封性能優越。
5、Q947F電動固定法蘭球閥采用固定球設計,并增加了預緊力彈簧,使得球閥具有自動泄壓功能。
6、每個球閥都有兩個可動密封座,兩個方向都能密封,因而安裝時不須考慮介質的流向。
7、具有防火防靜電結構,在閥桿與閥體及閥桿與球體之間設置導電彈簧,避免靜電打火點燃易燃介質。確保系統安全。
8、耐火結構雙重保護,當萬一發生火災而使密封圈燒損時,球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
9、自動泄壓結構,當滯留在閥門中腔的液體介質由于溫度升高而氣化,從而中腔壓力異常升高時,中腔介質能依靠本身的推力推動閥座而自動泄壓,從而確保閥門安全。

三、Q947F電動固定法蘭球閥主要配件材質:

零件名稱
材料
材料代號
閥體 閥蓋
WCB
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
球體
2Cr13
ZGOOCr17Ni14Mo2(CF3M)
ZG1Cr18Ni9Ti(CF8)
ZG1Cr18Ni12Mo2Ti(CF8M)
閥桿
2Cr13
316L
1Cr18Ni9Ti(304)
1Cr18Ni12Mo2Ti(316)
閥座密封面
PTFE、碳素纖維+PTFE、對位聚苯
螺柱 螺母
35 35CrMoA(B7) 45(2H)
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料
V型PTFE、柔性石墨

四、Q947F電動固定法蘭球閥主要性能范圍:

試驗壓力(Mpa)
公稱壓力(Mpa)
壓力級(Class)
JIS(MPa)
1.6
2.5
4.0
6.4
10.0
150
300
400
600
900
10K
20K

強度試驗

2.4
3.8
6.0
9.6
15.0
3.1
7.8
10.2
15.3
23.1
2.4
3.8
密封試驗
1.8
2.8
4.4
7.0
11.0
2.2
5.6
7.5
11.2
16.8
1.5
2.8
氣密試驗
0.5-0.7
工作溫度
PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
適用介質
C:水、油、蒸氣 P:硝酸類(溫度≤200℃ ) R:醋酸類(溫度≤200℃ )


五、Q947F電動固定法蘭球閥--技術參數:

CX系列執行機構技術參數閥體參數
電源AC200/220V,50/60Hz公稱通徑DN10~300mm
輸出力矩50N·M~2000N·M公稱壓力PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍0~90° 0~360°泄漏量軟密封:零泄漏硬密封:≤額定流量的10-5
動作時間15秒/30秒/60秒執行機構可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構
保護裝置過熱保護流量特性快開特性
環境溫度-30°~60°可調范圍DN50-80DN100-800
250:1350:1
手動操作同附帶手柄操作基本誤差±1%
限位電氣、機械二重限位死區≤1%
防護等級相當于IP-65回差≤1%
位置測量可選裝開關或電位計適用溫度密封面
驅動電機8W/EPTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃
進線接口PE1/2〞進線線鎖

六、Q947F電動固定法蘭球閥--連接尺寸:

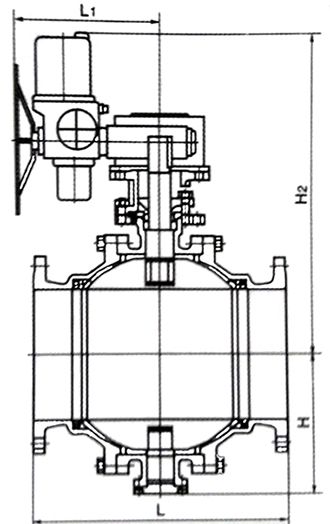

電動固定球閥結構示意圖

PN1.6MPa下的電動固定球閥外形尺寸:

DN253240506580100125150200250300350400450500600700
d1253240506580100125150200250300337387438498591686
L16518019021624128330535639445753361068676286491410671245
H505580102114127152184219273360395430470550580700800
電動H2--------554600652760770830-9409401150
L1--------235235235259400400-410410410

PN2.5MPa下的電動固定球閥外形尺寸

DN253240506580100125150200250300350400450500600700
d1253240506580100125150200250300337387438498591686
L16518019021624128330538140350264864876283891499111431346
H505580102114127152184219273395395430470550580700800
電動H2--------235235400400410410-420690690
L1--------74350420420420400-400410650


七、Q947F電動固定法蘭球閥日常保養工作:

1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的Q947F電動固定法蘭球閥應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。

八、Q947F電動固定法蘭球閥訂貨說明:

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
