氣動調節閥工作原理及用途
氣動調節閥是一種重要的工業自動化控制設備，廣泛應用于各種工業生產過程中。它具有結構簡單、操作方便、可靠性高等優點，因此被廣泛應用于各種工業自動化控制系統中。上海上兆閥門將詳細介紹氣動調節閥的工作原理及用途。
一、氣動調節閥的結構

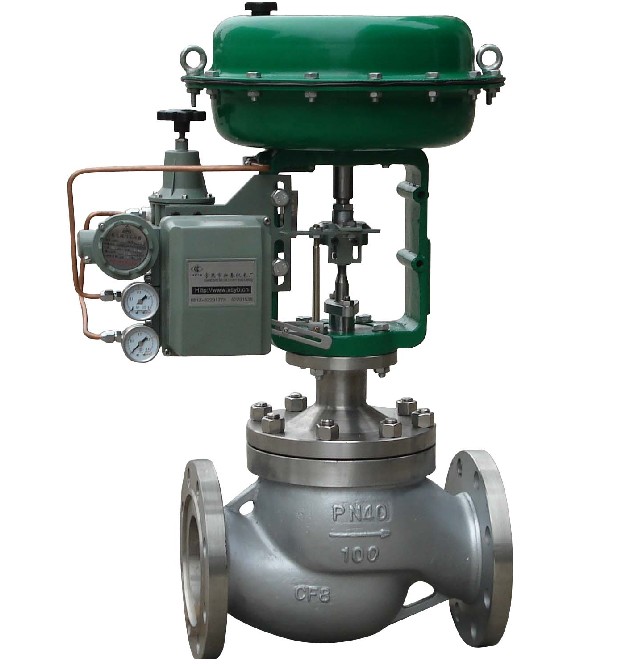

氣動調節閥主要由調節閥體、執行機構和定位器三部分組成。其中，調節閥體是氣動調節閥的核心部件，它由閥芯、閥座、密封件等組成。執行機構則用于驅動閥芯動作，常見的執行機構有氣動薄膜執行機構和活塞執行機構。定位器則是用于接收控制信號并傳遞給執行機構，以實現對閥芯的精確控制。
二、氣動調節閥的工作原理
氣動調節閥的工作原理主要是通過接收控制信號，然后利用執行機構驅動閥芯動作，以達到調節介質流量的目的。具體來說，當定位器接收到控制信號后，它將信號轉換為氣壓信號，然后傳遞給執行機構。執行機構在氣壓信號的作用下，推動閥芯在閥座內上下移動，從而改變了閥口的開度，進而達到了調節介質流量的目的。
三、氣動調節閥的用途
氣動調節閥在工業自動化控制系統中有著廣泛的應用，它可以實現對各種介質（如氣體、液體、粉體等）的流量進行精確控制。具體來說，氣動調節閥的用途主要包括以下幾個方面： 1. 流量控制：通過調節閥的開度，可以精確控制各種介質的流量，以滿足生產過程中的不同需求。 2. 壓力控制：在一些工業過程中，需要對介質壓力進行精確控制。氣動調節閥可以通過調節閥口開度，改變介質壓力，以達到生產過程中的壓力要求。 3. 溫度控制：在一些特殊的工業過程中，需要對介質的溫度進行精確控制。氣動調節閥可以通過調節介質流量，改變介質溫度，以滿足生產過程中的溫度要求。 4. 液位控制：在某些工業過程中，需要對液位進行精確控制。氣動調節閥可以通過調節閥口開度，改變液位高度，以達到生產過程中的液位要求。 5. 成分控制：在一些特殊的工業過程中，需要對介質的成分進行精確控制。氣動調節閥可以通過調節介質流量，改變介質成分，以滿足生產過程中的成分要求。
|
