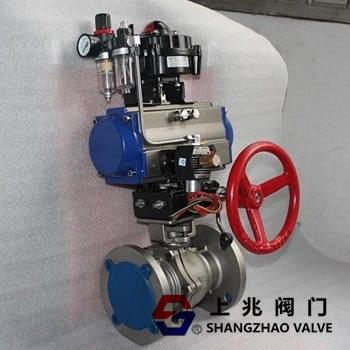

氣動緊急切斷閥執行機構的選擇
氣動緊急切斷閥氣動執行機構由壓縮空氣驅動來控制閥門，具有結構簡單、動作可靠、性能穩定、維護方便、防火防爆、易于做成大推力的執行機構、價格低廉、維護簡單、對環境適應性好等優點。缺點是必須鋪設專用的供氣管道來實現控制。對于雙作用氣動執行機構，切斷氣源后不能回到預定位置，對于單作用氣動執行機構，切斷氣源后可以依靠彈簧回到預定位置。根據控制氣壓轉化為排量的方式不同，氣動執行器可分為膜片式、活塞式和齒輪齒條式。
氣動緊急切斷閥執行器是一種活塞式執行器，適用于關閉和控制90°角行程的閥門，如蝶閥、切斷閥、球閥和旋塞閥。當壓縮空氣進入氣缸時，推動活塞做直線運動，利用活塞銷和撥叉的U型槽將活塞的直線運動轉化為撥叉的旋轉運動，撥叉的旋轉帶動輸出軸旋轉，從而實現對氣動切斷閥的控制。
根據緊急切斷閥動作類型的不同，可分為單作用氣動執行機構和雙作用氣動執行機構。 單作用活塞氣動執行器，一個開關由氣源驅動，另一個由彈簧復位；開關動作全部由氣源驅動，即雙作用活塞式氣動執行機構。 結構化不同的，截止閥可分為單作用常閉式氣缸和雙作用常開式活塞，通常由扭矩決定，雙作用氣缸提供的力更大。
氣動緊急切斷閥執行機構的工作原理
當壓縮空氣從噴嘴A進入液氨緊急切斷閥氣動執行機構時，氣體推動雙活塞向兩端氣缸蓋直線運動。活塞上的齒條帶動轉軸上的齒輪逆時針旋轉90度，氣動切斷閥打開。此時氣動執行閥兩端的氣體隨B噴嘴排出，反之，當壓縮空氣從B噴嘴進入氨緊急切斷閥氣動執行機構兩端時，氣體推動雙塞向中間直線運動，活塞上的齒條帶動旋轉軸上的齒輪順時針旋轉90度，使氣動切斷閥關閉，氣動執行機構中間的氣體隨A噴嘴排出。
|
