氣動快速切斷球閥的特點

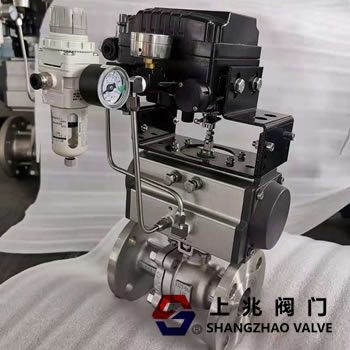

氣動快速切斷球閥屬于 緊急切斷閥類型，有O型球閥及活塞式氣動執行器組成，切斷閥配有電磁閥、信號開關和空氣快速排放閥。
1。閥體結構有單座、套筒和雙座二位三通三種。有兩種類型的密封:填料密封和波紋管密封。產品公稱壓力等級為PN10、16、40、64，公稱口徑范圍為DN20~200mm。適用的流體溫度范圍從-60℃到450℃。泄漏等級為四級或六級。流量特性為快開； 2。多彈簧執行機構通過三根立柱與調節機構連接，整體高度可降低30左右，重量可降低30左右； 3。閥體根據流體力學原理設計為等截面低流阻通道，額定流量系數增加30； 4。閥門內部的密封部件有兩種:緊密型為硬質合金堆焊，軟密封型為軟質材料制成，關閉時具有優異的密封性能； 6。波紋管密封型完全密封移動閥桿，從而阻斷介質泄漏的可能性； 7，活塞式執行機構，操作力大，壓差大。
|
