| QDQ421F天然氣緊急切斷閥產品說明 發布時間：22-12-24 |

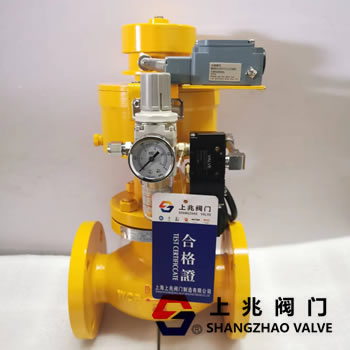

QDQ421F天然氣緊急切斷閥產品說明: QDQ421F 天然氣緊急切斷閥是自動化系統中執行機構的種閥門，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。可廣泛地應用在石油、化工、冶金等工業生產部門。氣動切斷閥的氣源要求經過濾的壓縮空氣或氮?dú)猓鹘?jīng)閥體內的介質應該是無雜質和無顆粒的液體和氣體。 緊急切斷閥具有的技術性能，低負荷損失和高可靠性，安裝在液化氣，天燃?xì)?，液氨與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75℃±5℃時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。廣泛應用于供氣管網系統、燃?xì)鉄崮芄S車間、燃?xì)忮仩t房及住宅居所的安全設施。 QDQ421F天燃?xì)饩o急切斷閥電控的工作原理: 1.緊急切斷閥氣源入口按裝只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。 2.燃?xì)庑孤﹫?bào)警器報警通電,電磁閥通電排氣,閥門自動關閉. 3.手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉. 4.閥門安裝方向:高進低出 QDQ421F天燃?xì)饩o急切斷閥性能規范： 壓力等級：1.6/4.0Mpa 氣缸工作壓力：≤2.0Mpa 使用溫度 ：-40~ 80℃ 氣缸使用介質： 氮?dú)鈆無水空氣 使用介質： 天然氣，液化氣，液氨 熔閉時間：±70℃ 關閉時間：≤5秒 氣缸開啟壓力：≥0.3-0.6Mpa 閥體：鑄剛，不銹鋼。304,316,316L 彈簧：50CrVA(彈簧鋼) 氣缸，活塞：球墨鑄鐵 密封圈，O型圈：聚四氟乙烯，丁晴橡膠 類型：常開式，常閉式 QDQ421F天燃?xì)饩o急切斷閥安裝注意事項: 1.保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。 2.安裝前應將本閥清除干凈，將各螺紋連接處擰緊。 3.緊急切斷閥采用止回閥原理，只能單想截?cái)啵惭b時必須注意閥門標志，將要保護的端作為閥門入口。閥門安裝方向：高進低出。 4.訂貨須注明法蘭密封面形式，壓力等級及連接標準。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
