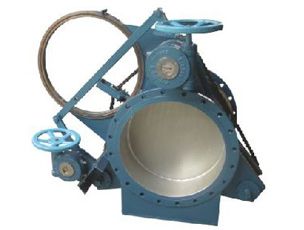

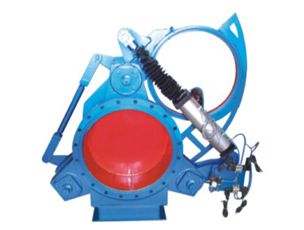

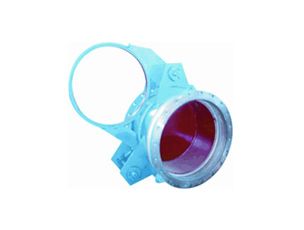

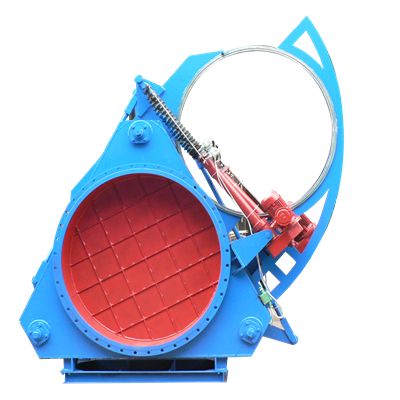

煙道蝶閥的結構設計應與使用的條件的條件相結合。 在高溫熔煉工作條件大量的灰塵，煙道蝶形閥斜盤設計可以是平面結構。閥體之間的圓盤之間具有間隙的結構中，間隙值的基礎上閥尺寸和操作條件來決定使用條件，一般其通路面積小于015％的控制，以滿足煙道閥的安裝和操作條件和溫度變化冶煉工藝要求。在較高的溫度和酸的工作條件較小粉塵含量，煙道蝶閥設計可以是垂直的板結構。結構容易加工密封表面，該通道面積的012％的范圍內控制的間隙值的密封表面。閥體，閥板密封尺寸精度能滿足加工設計要求。對于高溫，低壓密封和苛刻的條件下，煙氣蝶閥設計采用杠桿平面結構。 密封盤形制劑并運行軌跡，以滿足網絡設備和技術的要求高的密封性能。根據使用的不同結構的不同的條件煙道 蝶閥本體密封，有利于生產和使用的閥的狀態。 緊急切斷閥其設計有隔熱和外部支撐結構的封口效果極佳的結構煙道蝶閥軸，使閥軸前兩個密封的支持，輕松調節功能方面，無軸干擾。當直連或曲柄連桿機構與傳動裝置連接，絕緣護套的安裝可以從驅動器高溫的影響，有效地離開，確保閥工作正常。大口徑蝶閥煙道閥體和閥盤應基于鑄造或焊接形成所需要的條件，肋骨應配置，選擇合適的技術方案和材料，以提高產品的剛性，防止產品變形。
在管網的安裝位置和使用的閥門管網布局的煙道蝶閥也影響煙大閥門或閥門的管道開口端封閉定期連接邊角設計漏斗灰可以防止灰塵積累過多，以有利于旋轉的光盤。 煙道蝶閥應該注意的幾個問題 ①均勻，帶來額外的壓力閥。 ②當安裝就位長管的閥，安裝支撐框架。 ③閥門安裝應注意的介質的流動，使得在一個方向上的管道介質流動， 緊急切斷閥有利于的介質流率的自潔作用的盤開口方向。 ④強化整體保護管絕緣，從而使高于露點溫度的壁，低溫可以減少灰塵污垢的附著。如果壁溫度低于煙道氣的酸露點更高，以避免在加熱的壁，控制三氧化酸蒸汽冷凝硫的產生，閥門會更好用。
|
