| 氣動低溫調節閥 發布時間：19-11-10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

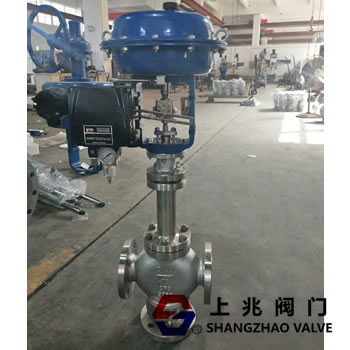

ZMAP-16D氣動低溫調節閥 ZMAP-16D氣動低溫調節閥用途: ZMAP-16D氣動低溫調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成，是一種在低溫，深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧執行結構，具有總體結構緊湊、重量輕、穩定性好等優點。氣動低溫調節閥閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。氣動低溫調節閥由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。氣動低溫調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點。緊急切斷閥
 ZMAP-16D氣動低溫調節閥閥體: 型 式：單、雙座為直通單座鑄造球型閥；小流量閥為直通鍛造閥截止閥 公稱通徑：G1/2"、G3/4"、20～200mm 公稱壓力：PN1.6、4.0、6.4MPa緊急切斷閥 法蘭標準：GB/T9113、JB/T79.1-94、79.2-94等 材 料：鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 閥蓋形式：低溫型-10～-196℃、超低溫型-196～-250℃ 密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 氣動低溫調節閥執行機構參數: 彈簧范圍(KPa) 20～100（標準）、20-60、60-100、40-200、80-240 膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 供氣壓力 140～400KPa 氣源接口 RC1/4" 環境溫度 -30～+70℃ 可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) 型號：ZMAP-16D 氣動低溫單座調節閥--注意事項 1、應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。 2、應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有定位器或手輪機構者，更應保證觀察，調整和操作和方便。 3、一般都設置旁通管路，以便在自控系統發生故障或維修時切換到手動操作，不致于停止生產。球閥 4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。 5、安裝時，應使介質流向與閥體指示方向一致。 6、在安裝前應對管路清洗污物、焊渣。安裝后，使全開，對管路，等進行清洗及試驗各連接處的密封性。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
