H44H旋啟式止回閥的作用及廠家發布時間：17-07-08

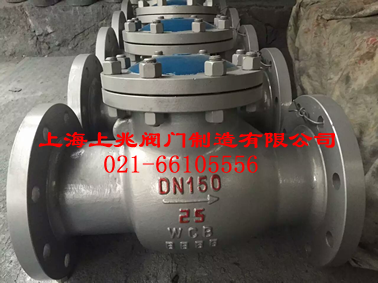

H44H旋啟式止回閥的作用及廠家

一、H44H旋啟式止回閥--概述

H44H旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償。廣泛應用于化工、冶金、制藥等多個領域。

二、H44H旋啟式止回閥--壓力試驗

公稱壓力 PN(MPa)	試驗壓力(MPa)		適用溫度(℃)				適用介質
公稱壓力 PN(MPa)	強度試驗	密封試驗	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti	適用介質
1.6	2.4	1.8	≤425	≤550	≤220	≤200	水、油品、蒸汽、酸性介質
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0			-
16.0	24.0	17.6
25.0	37.5	27.5

三、H44H旋啟式止回閥--主要零件材料及性能

零件名稱	材料編號
閥體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
搖桿	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥座	25	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
銷軸	1Cr17Ni2		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封環、墊片	包覆墊		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti

四、H44H旋啟式止回閥--主要技術尺寸

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	主要外形尺寸及連接尺寸								重量 (kg)
公稱壓力 PN(MPa)	公稱直徑 DN(mm)	L	D	D1	D2	b-f	z-d	D3	H	重量 (kg)
1.6	25	160	115	85	65	16-2	4--14	140	130	14
	32	180	135	100	78	16-2	4--18	150	140	16
	40	200	145	110	85	16-2	4--18	160	150	18
	50	230	160	125	100	16-2	4--18	185	160	22
	65	290	180	145	120	18-3	4--18	215	177	26
	80	310	195	160	135	20-3	8-18	235	187	33
	100	3540	215	180	155	20-3	8-18	255	202	39
	125	400	245	210	185	22-3	8-18	285	227	57
	150	480	280	240	210	24--3	8-23	330	263	80
	200	550	335	295	265	26-3	12-23	385	293	95
	250	650	405	355	320	30-3	12-25	455	330	175
	300	750	460	410	375	30-4	12-25	515	382	260
	350	850	520	470	435	34--3	16-25	545	430	360
	400	950	580	525	485	36-4	16-30	600	480	496
	500	1150	705	650	608	44--4	20-34	730	560	588
